Sebagai pemasok Sumbu ke-4, saya sering menjumpai pertanyaan tentang kelayakan penggunaan Sumbu ke-4 untuk pemesinan komponen berdinding tipis. Topik ini sangat penting dalam industri manufaktur, karena suku cadang berdinding tipis banyak digunakan di berbagai bidang seperti dirgantara, otomotif, dan elektronik konsumen. Di blog ini, saya akan mempelajari potensi penggunaan Sumbu ke - 4 untuk pemesinan komponen berdinding tipis, mengeksplorasi kelebihan, tantangan, dan pertimbangan praktisnya.
Keuntungan Menggunakan Sumbu ke-4 untuk Pemesinan Bagian Berdinding Tipis
Aksesibilitas yang Ditingkatkan
Salah satu manfaat utama Sumbu ke-4 adalah kemampuannya untuk memberikan peningkatan aksesibilitas ke berbagai permukaan benda kerja. Saat mengerjakan bagian berdinding tipis, sering kali diperlukan akses ke beberapa sisi bagian untuk mencapai bentuk dan fitur yang diinginkan. Sumbu ke - 4 memungkinkan benda kerja diputar, memungkinkan pahat pemotong menjangkau area yang sulit atau tidak mungkin diakses dalam pengaturan pemesinan 3 sumbu tradisional. Ini berarti geometri kompleks pada bagian berdinding tipis dapat dikerjakan dengan lebih efisien dan akurat.
Misalnya, dalam produksi komponen ruang angkasa berdinding tipis, Sumbu ke - 4 dapat memutar bagian tersebut untuk mengerjakan fitur internal atau kontur pada dinding samping. Hal ini mengurangi kebutuhan akan beberapa pengaturan dan penempatan ulang benda kerja, yang dapat menimbulkan kesalahan dan meningkatkan risiko kerusakan pada dinding tipis.
Peningkatan Presisi
Penggunaan Sumbu ke - 4 juga dapat berkontribusi pada peningkatan presisi dalam pemesinan komponen berdinding tipis. Dengan memutar benda kerja, gaya potong dapat didistribusikan secara lebih merata ke seluruh dinding tipis. Dalam pengaturan 3 sumbu, gaya pemotongan yang tidak merata dapat menyebabkan dinding tipis berubah bentuk, sehingga menyebabkan ketidakakuratan dimensi. Dengan Sumbu ke-4, pahat dapat mendekati benda kerja dari berbagai sudut, memungkinkan pemotongan lebih seimbang dan meminimalkan risiko deformasi.
Selain itu, sistem Sumbu 4 modern dilengkapi dengan motor dan encoder presisi tinggi, yang dapat memberikan posisi rotasi yang akurat. Hal ini memastikan bahwa operasi pemesinan dilakukan dengan tingkat pengulangan yang tinggi, sehingga menghasilkan kualitas yang konsisten untuk komponen berdinding tipis.
Peningkatan Produktivitas
Sumbu ke - 4 dapat meningkatkan produktivitas secara signifikan saat mengerjakan bagian berdinding tipis. Seperti disebutkan sebelumnya, kemampuan untuk mengakses beberapa sisi benda kerja dalam satu pengaturan mengurangi waktu yang dihabiskan untuk memposisikan ulang dan memperbaiki. Hal ini menyebabkan siklus pemesinan menjadi lebih pendek dan hasil yang lebih tinggi.
Selain itu, peningkatan aksesibilitas yang disediakan oleh Poros ke-4 memungkinkan penggunaan strategi penebangan yang lebih efisien. Misalnya, interpolasi heliks dapat digunakan untuk mengerjakan bagian silinder berdinding tipis, yang dapat diselesaikan lebih cepat daripada metode pemesinan linier tradisional.
Tantangan Menggunakan Sumbu ke - 4 untuk Pemesinan Bagian Berdinding Tipis
Getaran dan Obrolan
Salah satu tantangan utama saat menggunakan Sumbu ke - 4 untuk pemesinan komponen berdinding tipis adalah getaran dan obrolan. Dinding tipis lebih rentan terhadap getaran karena kekakuannya yang rendah. Ketika alat pemotong bersentuhan dengan dinding tipis, getaran dapat menyebabkan permukaan akhir yang buruk, ketidakakuratan dimensi, dan bahkan kerusakan alat.
Rotasi Sumbu ke-4 juga dapat menimbulkan gaya dinamis tambahan, yang dapat memperburuk masalah getaran. Untuk mengurangi masalah ini, pemilihan alat yang tepat, optimalisasi parameter pemotongan, dan penggunaan perlengkapan peredam getaran sangatlah penting.
Distorsi Termal
Tantangan lainnya adalah distorsi termal. Pemesinan menghasilkan panas, dan bagian berdinding tipis lebih rentan terhadap pemuaian dan kontraksi termal. Rotasi Sumbu ke-4 dapat menyebabkan distribusi panas yang tidak merata di seluruh bagian, sehingga menyebabkan lengkungan dan perubahan dimensi.
Untuk mengatasi masalah ini, strategi pendinginan yang efektif seperti cairan pendingin banjir atau cairan pendingin kabut dapat digunakan. Selain itu, proses pemesinan dapat dioptimalkan untuk mengurangi panas yang dihasilkan selama pemotongan, misalnya dengan menggunakan kecepatan pemotongan dan pengumpanan yang lebih rendah.
Memperbaiki Kesulitan
Memperbaiki bagian berdinding tipis pada Sumbu ke - 4 dapat menjadi tantangan. Kekuatan penjepitan perlu dikontrol dengan hati-hati untuk menghindari kerusakan pada dinding tipis. Jika gaya penjepitan terlalu tinggi, dinding tipis dapat berubah bentuk; jika terlalu rendah, bagian tersebut dapat bergerak selama pemesinan, sehingga menghasilkan pemesinan yang tidak akurat.
Solusi pemasangan khusus seperti chuck vakum atau rahang lunak dapat digunakan untuk menahan bagian berdinding tipis dengan aman tanpa menyebabkan deformasi berlebihan. Perlengkapan ini mendistribusikan gaya penjepitan secara merata ke seluruh bagian, memastikan pemesinan stabil.
Pertimbangan Praktis
Pemilihan Alat
Pemilihan alat pemotong sangat penting saat mengerjakan bagian berdinding tipis dengan Sumbu ke - 4. Perkakas dengan kekuatan tinggi dan ujung tajam lebih disukai untuk meminimalkan gaya pemotongan dan mengurangi risiko getaran. Misalnya, pabrik akhir karbida dengan sudut heliks tinggi dapat menghasilkan pemotongan yang mulus dan evakuasi chip yang lebih baik.
Geometri alat juga perlu diperhatikan. Pabrik ujung hidung bola sering digunakan untuk mengerjakan kontur kompleks pada bagian berdinding tipis, karena dapat memberikan tindakan pemotongan yang lebih bertahap dan mengurangi tekanan pada dinding tipis.
Parameter Pemotongan
Mengoptimalkan parameter pemotongan sangat penting untuk mencapai hasil yang baik saat mengerjakan bagian berdinding tipis dengan Sumbu ke - 4. Kecepatan pemotongan, laju pengumpanan, dan kedalaman pemotongan harus dipilih secara cermat untuk menyeimbangkan laju penghilangan material dan kualitas permukaan mesin.
Secara umum, kecepatan pemotongan dan laju pengumpanan yang lebih rendah direkomendasikan untuk komponen berdinding tipis untuk mengurangi gaya pemotongan dan meminimalkan risiko getaran dan deformasi. Kedalaman potongan juga harus dijaga tetap kecil untuk menghindari beban berlebih pada dinding tipis.
Pemrograman
Pemrograman yang tepat diperlukan untuk memanfaatkan Sumbu ke - 4 sepenuhnya saat mengerjakan bagian berdinding tipis. Program CNC harus dirancang untuk mengoptimalkan jalur pemotongan dan putaran Sumbu ke-4. Misalnya, program ini dapat diatur untuk mengerjakan dinding tipis secara berurutan yang meminimalkan gaya pemotongan dan mengurangi risiko deformasi.
Teknik pemrograman tingkat lanjut seperti pemesinan adaptif juga dapat digunakan. Pemesinan adaptif menyesuaikan parameter pemotongan secara real - time berdasarkan kondisi pemotongan aktual, yang dapat meningkatkan kualitas dan efisiensi pemesinan komponen berdinding tipis.
Produk Terkait

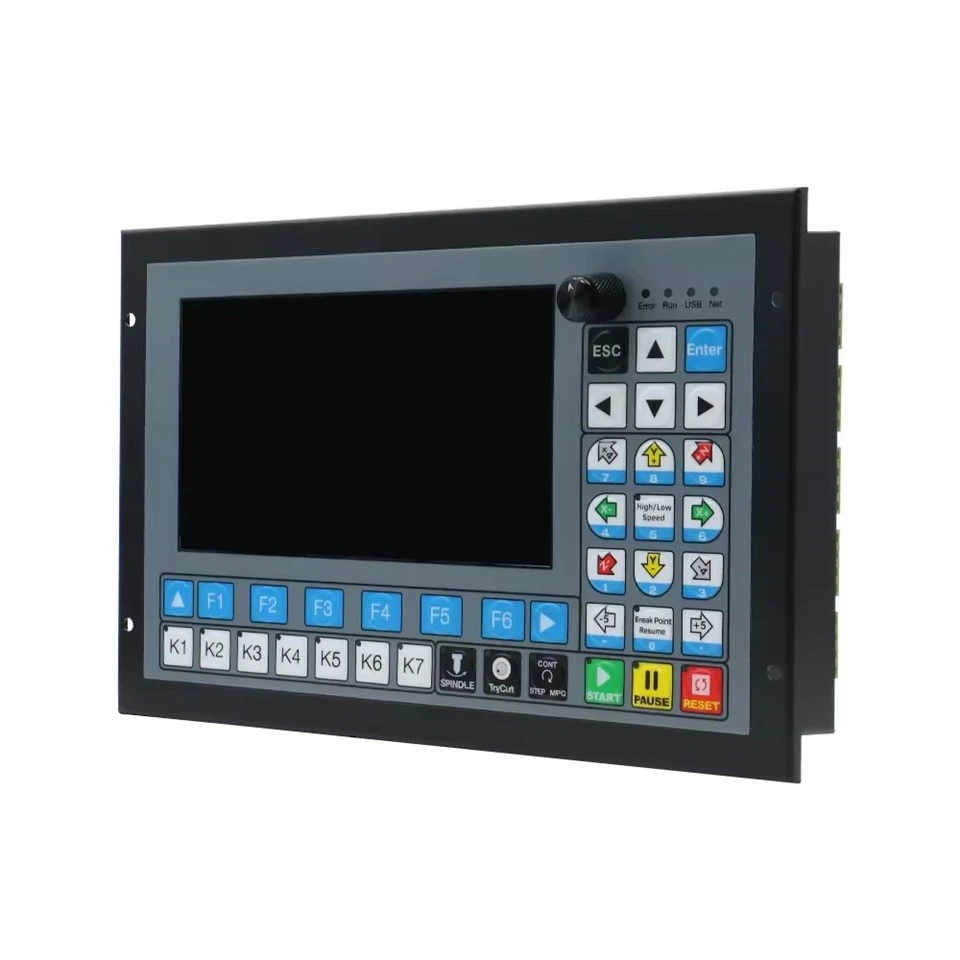

Saat mempertimbangkan penggunaan Sumbu ke - 4 untuk pemesinan komponen berdinding tipis, ada beberapa produk terkait yang dapat meningkatkan proses pemesinan. Misalnya, aKopeldapat digunakan untuk menghubungkan Sumbu ke-4 ke peralatan mesin, memastikan transmisi gerakan yang lancar dan akurat. ItuAhli DDSE CNCmemberikan kemampuan kontrol tingkat lanjut untuk Sumbu ke-4, memungkinkan pemrograman dan pengoperasian yang presisi. Selain itu, aMesin Pembentuk Vakum Desktopdapat digunakan untuk pra-pemrosesan bagian berdinding tipis atau untuk membuat perlengkapan khusus.
Kesimpulan
Kesimpulannya, Sumbu ke-4 dapat digunakan secara efektif untuk pemesinan komponen berdinding tipis. Ini menawarkan banyak keuntungan seperti peningkatan aksesibilitas, peningkatan presisi, dan peningkatan produktivitas. Namun, ada juga tantangan seperti getaran, distorsi termal, dan kesulitan pemasangan yang perlu diatasi. Dengan mempertimbangkan secara cermat aspek-aspek praktis seperti pemilihan alat, parameter pemotongan, dan pemrograman, tantangan-tantangan ini dapat diatasi.
Jika Anda tertarik menggunakan Sumbu ke-4 untuk pemesinan komponen berdinding tipis atau memiliki pertanyaan tentang produk kami, jangan ragu untuk menghubungi kami untuk diskusi lebih lanjut dan negosiasi pengadaan. Kami berkomitmen untuk menyediakan solusi 4th Axis berkualitas tinggi untuk memenuhi kebutuhan manufaktur Anda.
Referensi
- Smith, J. (2018). Teknik Pemesinan Tingkat Lanjut untuk Bagian Berdinding Tipis. Jurnal Teknologi Manufaktur.
- Johnson, A. (2019). Pemesinan Presisi dengan Sistem Sumbu 4. Majalah Mesin CNC.
- Coklat, C. (2020). Tantangan dan Solusi dalam Pemesinan Komponen Berdinding Tipis. Jurnal Internasional Teknik Manufaktur.
