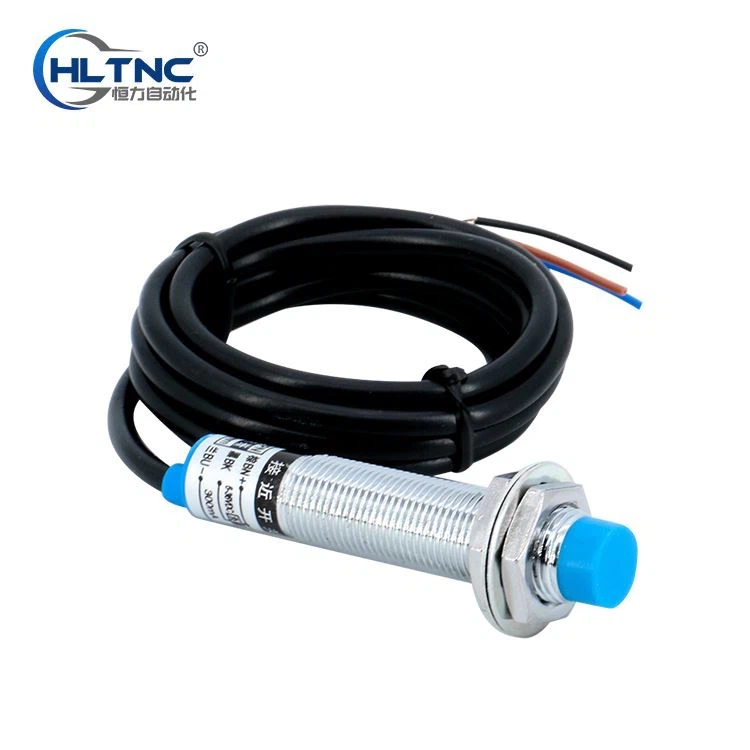

Sensor Kedekatan Induktif

Perkenalan
Sensor jarak induktif dapat mendeteksi target logam yang mendekati sensor, tanpa kontak fisik dengan target. Sensor ini secara kasar diklasifikasikan menjadi tiga jenis berikut sesuai dengan prinsip operasi: jenis osilasi frekuensi tinggi menggunakan induksi elektromagnetik, jenis magnetik menggunakan magnet, dan jenis kapasitansi menggunakan perubahan kapasitansi.

Sensor umum
Medan magnet frekuensi tinggi dihasilkan oleh koil L di sirkuit osilasi. Ketika target mendekati medan magnet, arus induksi (arus eddy) mengalir di target karena induksi elektromagnetik. Saat target mendekati sensor, aliran arus induksi meningkat, yang menyebabkan beban pada rangkaian osilasi meningkat. Kemudian, osilasi melemah atau berhenti. Sensor mendeteksi perubahan status osilasi ini dengan sirkuit pendeteksi amplitudo, dan mengeluarkan sinyal deteksi.

Jenis nonferrousmetal
Jenis nonferrous-metal termasuk dalam jenis osilasi frekuensi tinggi. Jenis nonferrous-metal menggabungkan sirkuit osilasi di mana kehilangan energi yang disebabkan oleh arus induksi yang mengalir pada target mempengaruhi perubahan frekuensi osilasi. Ketika target logam nonferrous seperti aluminium atau tembaga mendekati sensor, frekuensi osilasi meningkat. Di sisi lain, ketika target logam besi seperti besi mendekati sensor, frekuensi osilasi berkurang. Ketika frekuensi osilasi menjadi lebih tinggi dari frekuensi referensi, sensor mengeluarkan sinyal deteksi.

Prinsip bekerja
Seperti disebutkan sebelumnya, kerja sensor jarak didasarkan pada prinsip elektromagnetisme dan induksi elektromagnetik. Dalam hal itu, sensor ini bisa dari jenis yang berbeda. Sebagian besar sensor jenis ini memanfaatkan arus eddy untuk mendeteksi objek. Ketika rangkaian sensor jarak induktif diaktifkan, ia menciptakan medan elektromagnetik kecil di sekitarnya, menggunakan rangkaian osilator dan koil. Saat target logam memasuki medan ini, energi elektromagnetik menciptakan arus eddy pada objek target.

Arus Eddy adalah arus listrik yang bergerak melingkar yang tercipta ketika bahan konduktif terkena medan magnet bolak-balik. Arus ini menghasilkan medan elektromagnetiknya sendiri, yang berinteraksi kembali dengan medan utama sensor dan mengurangi amplitudonya.

Perubahan amplitudo ini dideteksi oleh rangkaian osilator dan sinyal keluaran dihasilkan sesuai dengan itu, dalam rangkaian khusus yang menyertakan pemicu Schmitt. Sinyal keluaran ini kemudian digunakan untuk memicu relai atau alarm, tergantung pada penerapan sensor.

Aplikasi
Sensor jarak induktif sesuai dengan aplikasi yang membutuhkan deteksi yang andal dan tanpa kontak. Jadi mereka banyak digunakan dalam otomasi industri, robotika, elektronik konsumen, industri otomotif dan kedirgantaraan.

Anda dapat menggunakan sensor jarak dalam berbagai situasi. Jenis induktif, khususnya, berguna jika penting untuk mendeteksi keberadaan benda logam. Beberapa aplikasi sensor jarak induktif yang umum meliputi:

Pengenalan Bodi Otomotif

Deteksi Posisi untuk Mesin Industri

Otomasi Proses

Panduan Robotik

Deteksi Objek dalam Sistem Keamanan
