Penggerak Motor Terintegrasi

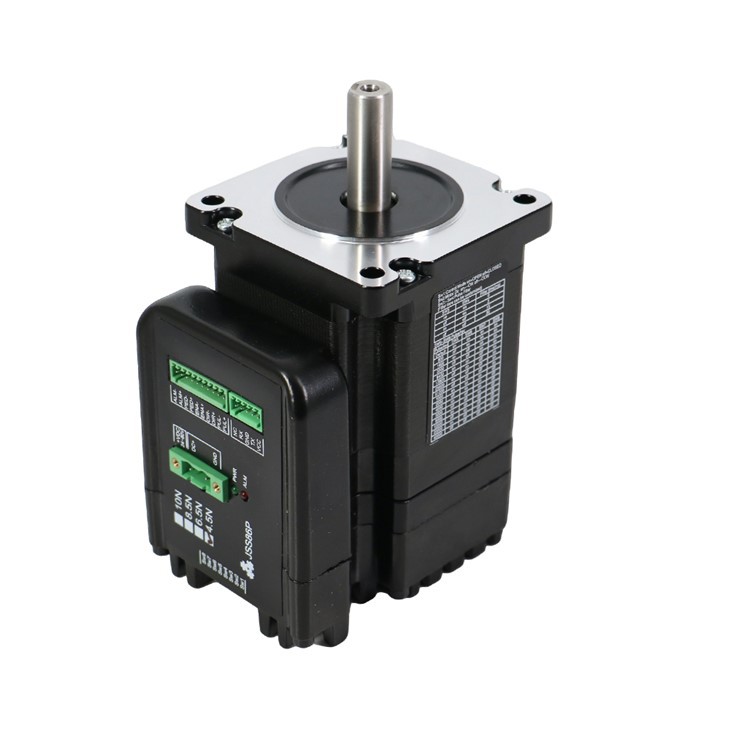

Motor stepper terintegrasi Nema34 yang semuanya-dalam-satu mesin adalah unit motor stepper dengan-driver-performa tinggi bawaan. Dikembangkan oleh Lishui City Hengli Automation Technology Co.,LTD, struktur ini mengadopsi struktur tertutup sepenuhnya untuk mencapai-integrasi mendalam antara motor dan penggerak. Integrasi ini tidak hanya menyederhanakan pemasangan kabel dan menghemat ruang tetapi juga memastikan pengoperasian yang stabil. Ia menawarkan berbagai tingkat torsi penahan mulai dari 4,5N·m hingga 10N·m, mendukung input tegangan lebar, dan dilengkapi dengan sudut langkah standar 1,8 derajat. Ideal untuk mesin CNC{14}}berukuran sedang, peralatan pemotongan laser, dan sistem pengumpanan presisi, ini berfungsi sebagai solusi andal untuk integrasi sistem dengan keandalan tinggi, memanfaatkan keunggulan driver motor terintegrasi.

Kirim permintaan

perkenalan produk

I. Pengenalan Produk

Motor stepper terintegrasi Nema34 adalah perangkat eksekutif cerdas yang mengintegrasikan penggerak dan motor menjadi satu. Desain terintegrasi ini, menjadi ciri khas teknologi motor terintegrasi buatan pabrikan ChinaKota Lishui Hengli Automation Technology Co.,LTD, menghemat ruang sekaligus memastikan redaman torsi yang lembut dan pembuangan panas yang sangat baik. Hal ini terutama digunakan untuk penentuan posisi yang tepat di jalur produksi otomatis, penggerak umpan pada peralatan mesin CNC, kontrol gerak pada mesin ukiran dan printer 3D. Selain itu, ini kompatibel dengan penggerak bersama pada manipulator otomatis dan penyesuaian transmisi pada peralatan penyortiran logistik. Mampu mencapai-sudut presisi tinggi dan kontrol perpindahan, memenuhi persyaratan pengoperasian-berhenti dan-pengaturan kecepatan yang berkelanjutan pada peralatan industri.

motors with integrated inverter

Kota Lishui Hengli Automation Technology Co.,LTD. memproduksi dan menjual berbagai motor terintegrasi, diantaranyaMotor terintegrasi Nema 17, Motor terintegrasi Nema 23, motor terintegrasi Nema 34, dll

II. Deskripsi dan Fitur Produk

1. Prinsip Operasi

Berdasarkan prinsip loncatan elektromagnetik motor stepper, mesin 86 all-in-satu mengintegrasikan penggerak dan motor. Ia mengontrol urutan hidup-mati belitan stator dengan menerima sinyal pulsa, membuat rotor berputar langkah demi langkah pada sudut langkah tetap. Jumlah pulsa menentukan sudut rotasi, dan frekuensi pulsa mengontrol kecepatan rotasi. Sementara itu, sirkuit penggerak terintegrasi mengoptimalkan distribusi arus dan logika pergantian, memungkinkan kontrol posisi, kecepatan, dan torsi motor secara presisi. Tanpa memerlukan modul penggerak tambahan, modul ini dapat menyelesaikan penerimaan sinyal dan eksekusi gerakan, sehingga mewujudkan efisiensipengemudi motor terintegrasi.

2. Keunggulan Produk

Keunggulan Produk	Detail Keuntungan
Desain Pembuangan Panas yang Dioptimalkan	1. Penutup ujung dan stator menjalani perawatan elektroforesis hitam, dikombinasikan dengan struktur pembuangan panas berongga, meningkatkan efisiensi pembuangan panas sebesar 30%; 2. Dilengkapi dengan isolasi Kelas B, dapat menahan suhu pengoperasian yang lebih tinggi dan menghindari pemicu perlindungan panas berlebih selama-operasi beban jangka panjang.
Performa Torsi Unggul	1. Seri JSS86P menawarkan torsi penahan mulai dari 4,5N·m hingga 10N·m (model 4,5N/6,5N/8,5N/10N); 2. Kurva frekuensi-torsi melemah secara perlahan, mempertahankan torsi efektif lebih dari 0,5N·m bahkan pada 1000pps, yang merupakan keunggulan utama motor terintegrasi canggihnya.
Peningkatan Presisi dan Stabilitas	1. Sudut langkah dikontrol secara tepat pada 1,8±5% derajat /Langkah, dengan resistansi isolasi lebih besar dari atau sama dengan 100MΩ/500VDC untuk kinerja listrik yang stabil; 2. Desain sirkuit magnetik yang dioptimalkan secara signifikan mengurangi resonansi frekuensi menengah-hingga-tinggi.
Pengerjaan dan Daya Tahan Lebih Baik	1. Mengadopsi poros mesin presisi-(φ14mm) dan bantalan tersegel, dengan rumah logam cor-satu bagian mati-untuk kekuatan struktural yang tinggi; 2. Kekuatan dielektrik mencapai 500VAC/5mA/1 menit, memberikan kemampuan interferensi anti-elektromagnetik yang kuat.
Kemampuan Beradaptasi Spesifikasi yang Lebih Luas	Menawarkan empat spesifikasi torsi (4,5N·m, 6,5N·m, 8,5N·m, 10N·m) untuk memenuhi kebutuhan industri yang berbeda dari beban ringan hingga berat.

3. Spesifikasi dan Seleksi

(1) Fungsi

Hal ini terutama mewujudkan penentuan posisi yang tepat,-pengaturan kecepatan, dan pengoperasian peralatan industri yang berkelanjutan. Alat ini dapat menyelesaikan pemosisian transmisi material di jalur produksi otomatis, kontrol pengumpanan pada peralatan mesin CNC, penggerak gerak pada mesin pengukiran/pemotong, dan penyesuaian sudut sambungan manipulator. Ini kompatibel dengan beberapa mode gerakan seperti kontrol titik-ke-titik dan kontrol lintasan berkelanjutan, didukung oleh motor terintegrasi yang andal dariKota Lishui Hengli Automation Technology Co.,LTD.

(2) Rekomendasi Seleksi

Jenis Skenario	Karakteristik Beban	Model yang Direkomendasikan	Memegang Torsi	Contoh Peralatan yang Berlaku
Skenario-muatan ringan	Beban rendah,-persyaratan penggerak daya rendah, frekuensi pengoperasian sedang	JSS86P-4,5N-BC38	4.5N·m	Printer 3D kecil (misalnya Labists Mini X1, UP Mini 3D Printer), peralatan penyortiran logistik ringan, mesin pengumpan otomatis kecil
Skenario-beban sedang	Beban sedang, memerlukan keluaran torsi-kecepatan sedang yang stabil	JSS86P-6,5N-BC38	6.5N·m	Mesin ukiran iklan biasa, mesin penggilingan CNC kecil, mesin pemotongan laser desktop
Skenario Transisi-ke-Beban Berat	Beban sedang-tinggi, memerlukan redaman torsi minimal pada kecepatan tinggi	JSS86P-8,5N-BC38	8.5N·m	Mesin pengukiran-kelas industri, sumbu umpan peralatan mesin CNC-berukuran sedang,-sambungan beban ringan dari manipulator otomatis
Skenario-beban berat	Beban tinggi, persyaratan penggerak torsi tinggi, pengoperasian berkelanjutan jangka panjang	JSS86P-10N-BC38	10N·m	Peralatan mesin-pemroses tugas berat, sambungan manipulator industri besar, sistem penggerak untuk peralatan konveyor-tugas berat (misalnya, komponen dalam sistem penyortiran konveyor LiteSort)

AKU AKU AKU. Produk dan Aplikasi yang Cocok

1. Produk yang Cocok

Motor stepper terintegrasi Nema34 ini dapat digunakan dengan pengontrol PLC, penggerak servo, dan layar sentuh industri. Ia juga kompatibel dengan komponen transmisi seperti rel dan perosotan pemandu motor stepper, serta peredam planet, yang terintegrasi secara mulus ke dalam sistem peralatan lengkap otomatis. Diapengemudi motor terintegrasimenjamin kelancaran kompatibilitas dengan berbagai perangkat pendukung.

2. Skenario Aplikasi

--Pemesinan CNC dan Manufaktur Presisi: Digunakan untuk poros umpan dan penggerak perkakas pada peralatan mesin CNC, mesin pemotongan laser, dan mesin pengukiran, mencapai posisi pemesinan tingkat mikron. Ini adalah komponen daya inti dalam pemrosesan mesin presisi Eropa dan Amerika, yang mengandalkan presisi tinggi dari motor terintegrasi.

--Robot Industri dan Jalur Produksi Otomatis: Kompatibel dengan penggerak bersama pada robot industri, mekanisme penyortiran/pencengkeraman material di jalur perakitan otomatis, dan peralatan inspeksi optik otomatis (AOI) di industri semikonduktor. Umpan balik loop tertutup dari motor terintegrasinya mencegah hilangnya langkah yang disebabkan oleh fluktuasi beban.

integrated motor

--Peralatan Medis: Diterapkan dalam pengiriman cairan pompa medis, posisi tempat tidur pemindai CT/pencitra resonansi magnetik, dan kontrol gerak peralatan diagnostik presisi, memenuhi persyaratan ketat untuk presisi dan keandalan di bidang medis.

--Otomasi Pengemasan dan Logistik: Digunakan sebagai modul penggerak pada mesin pelabelan, konveyor penyortiran, dan AGV gudang. Desainnya yang terintegrasi menghemat ruang peralatan dan beradaptasi dengan tata letak gudang logistik yang ringkas.

--Peralatan Dirgantara dan Semikonduktor: Melakukan-tugas kontrol perpindahan presisi tinggi pada peralatan pemesinan mikro komponen dirgantara dan peralatan pemrosesan wafer semikonduktor. Sistem loop tertutup dari motor terintegrasi memastikan pengoperasian yang stabil dalam kondisi kerja yang kompleks.
